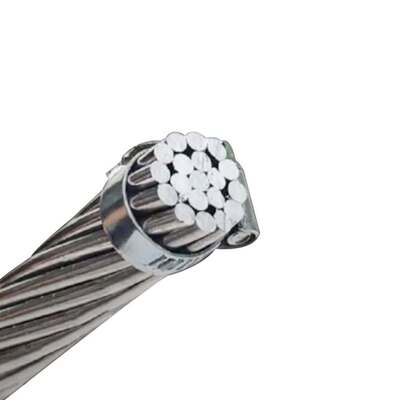

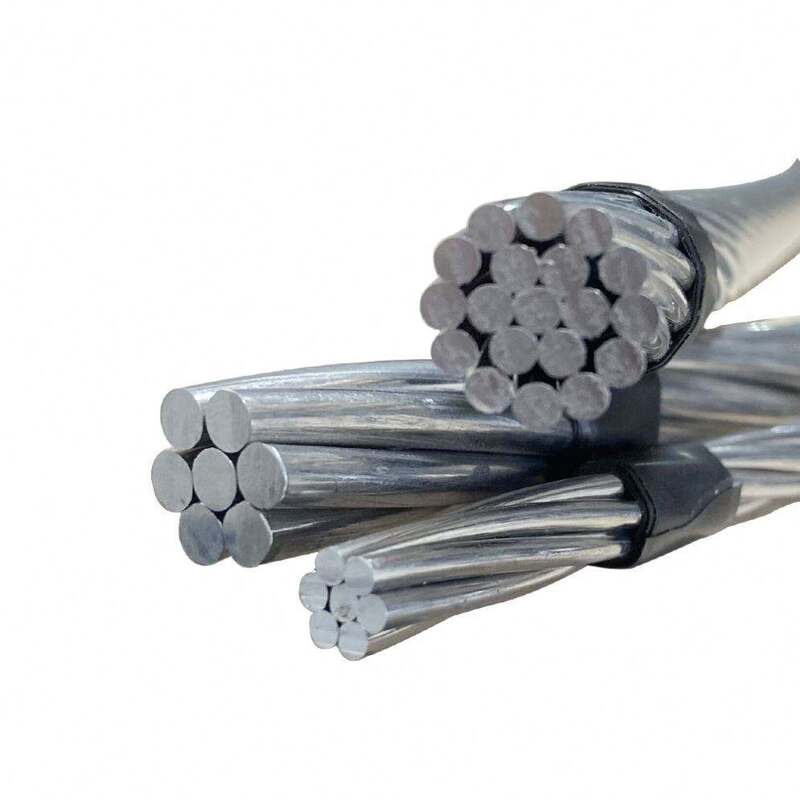

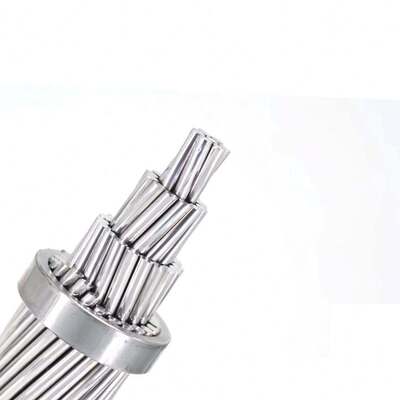

Bauen Sie stärkere Stromnetze mit All-Aluminium-Legierungsleitern AAAC 25mm2 50mm2 95mm2 120mm2

Bauen Sie stärkere Stromnetze mit All-Aluminium-Legierungsleitern AAAC 25mm2 50mm2 95mm2 120mm2

Serviceleistung:

(1). Die zulässige Betriebstemperatur für Freileitungen beträgt 70 °C.

(2). Unter der Voraussetzung, dass seltene Klimabedingungen auftreten und die Eisbedeckungsrate in Gebieten mit starkem Eis gering ist, sollte die größte Belastung des Kabels am tiefsten Punkt des Durchhangs 60 % der kurzzeitigen Zerstörungskraft nicht überschreiten.

(3). Beim Verbinden von Leitern darf der Leiter neben dem Verbindungsrohr nicht hervorstehen. Andernfalls ist die Kraft auf die betriebenen Leiter unausgeglichen. Nach der Installation der Verbinder sollte das Verbindungsrohr mit feuchtigkeitsbeständigem Lack gestrichen werden, um es vor Korrosion zu schützen.

(4). Bei der Installation sollte die Bogenabsenkungsspannung aller Leiter gleich sein. Innerhalb des zulässigen Abstands beim Überqueren von Gebäuden oder beim Herabfallen auf den Boden kann die Spannung 10-15 % höher sein als die reguläre Spannung.

Kernkonzept und Material:

Die Leistung von AAAC hängt entscheidend von der verwendeten Aluminiumlegierung ab. Die international am häufigsten verwendeten Legierungen sind die Aluminium-Magnesium-Silizium (Al Mg Si)-Reihe, da sie ein ausgezeichnetes Gleichgewicht zwischen Festigkeit, Formbarkeit und Korrosionsbeständigkeit aufweisen. Häufige Qualitäten sind:

6201-Legierung: Dies ist die am häufigsten verwendete Legierung von AAAC. Bekannt für ihre perfekte Kombination aus hoher Festigkeit und guter Leitfähigkeit (ca. 53 % IACS, internationaler geglühter Kupferstandard). Hohe Festigkeit wird durch eine spezielle Wärmebehandlung (Lösungsglühen + künstliches Altern) erreicht.

6101-Legierung: leicht höhere Leitfähigkeit als 6201 (ca. 55-60 % IACS), aber etwas geringere Festigkeit. Wird häufig in Situationen eingesetzt, in denen eine höhere Leitfähigkeit und eine etwas geringere mechanische Festigkeit erforderlich sind.

Andere Legierungen: Je nach besonderen Anforderungen, wie z. B. höhere Hitzebeständigkeit (Aluminium-Zirkonium-Legierung) oder höhere Festigkeit, kann es auch andere kundenspezifische Legierungen geben.

KONSTRUKTIONSPARAMETER des 2/0 AWG All-Aluminium-Legierungsleiters

(*) Hinweis: Die in der obigen Tabelle genannten Werte der Strombelastbarkeit basieren auf einer Windgeschwindigkeit von 0,6 Metern/Sekunde, einer Sonneneinstrahlung von 1200 Watt/Meter2, einer Umgebungstemperatur von 50 °C und einer Leitertemperatur von 80 °C.

Anwendungen:

• Korrosive Umgebungen: Küstenlinien, Offshore-Windparkanschlüsse, Bereiche der chemischen Industrie.

• Bereiche, die eine Leichtbauweise erfordern: Bergiges Gelände, Flüsse mit großer Spannweite (mit entsprechender Konstruktion), Gebiete mit schlechten Bodenverhältnissen.

• Städtische Verteilungsleitungen: Geschätzt für ihre Kompaktheit, Ästhetik (keine Rostflecken) und die reduzierte Auswirkung elektrolytischer Korrosion auf nahegelegene Strukturen.

• Waldbrandgefährdete Gebiete: Gilt als sicherer, da es bei Fehlerbedingungen tendenziell zu niedrigeren Temperaturen schmelzende Tröpfchen erzeugt.

• Leitungsmodernisierung/Umrüstung: Kann manchmal bestehende ACSR-Leiter mit gleichem Durchmesser ersetzen, um die Kapazität zu erhöhen, ohne bestehende Strukturen zu überlasten, vorausgesetzt, der Durchhang wird sorgfältig neu berechnet.
