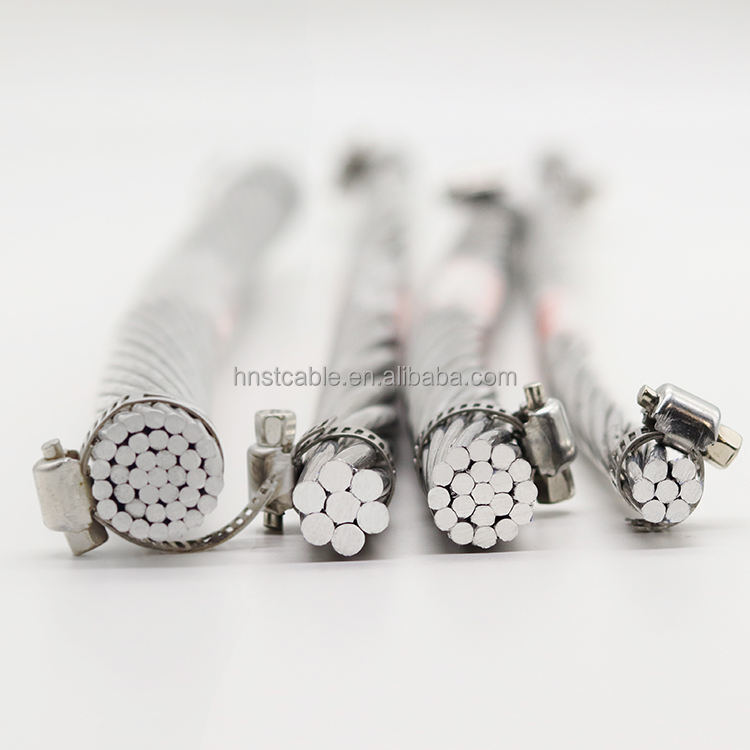

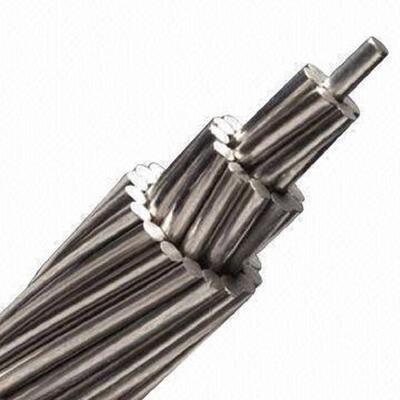

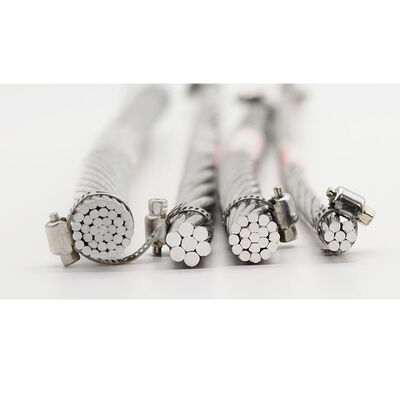

Bar All Aluminiumlegierung Leiter AAAC Überlegene Korrosionsbeständigkeit & Leichtgewichtsfestigkeit für Langstreckengitter

AAAC steht für All Aluminium Alloy Conductor. Es ist eine spezielle Art von Oberleitungsleitungen, die in mittleren, hohen und extra-hohen Spannungsübertragungs- und Verteilnetzen weit verbreitet sind.Im Gegensatz zum gängigeren ACSR (Aluminiumleiterstahlverstärkt), AAAC besteht ausschließlich aus Strängen aus hochfester Aluminiumlegierung ohne Stahlkern.

Leistung des Dienstes

(1) Die zulässige Langzeitbetriebstemperatur für einen Luftleiter beträgt 70oC.

(2) Da das Klima selten ist und die Eisbedeckung in den schweren Eisgebieten gering ist,Die größte Belastung des Kabels an der untersten Stelle der Absenkung darf 60% der kurzfristigen Zerstörungskraft nicht übersteigen..

(3) Beim Anschließen von Leitern darf der Leiter neben dem Anschlussrohr nicht hervorstechen.Andernfalls wird die Kraft auf die Betriebsleitungen unausgeglichen.Nach der Anbringung der AnschlüsseDer Verbindungsschlauch sollte mit feuchtigkeitsdichtem Lack lackiert werden, um ihn vor Korrosion zu schützen..

(4) Bei der Montage sollte die Bogenbelastung aller Leitungen gleich sein.die Belastung kann 10-15% höher sein als normale Belastung.

Kernkonzept und Material:

Die Schlüsselinnovation liegt in ihrem Material: AAAC besteht nicht aus reinem Aluminium (EG-Grad), sondern aus einer Aluminiumlegierung, typischerweise aus der Serie Aluminium-Magnesium-Silizium (Al-Mg-Si).Die häufigste Legierung ist 6201, bekannt für sein optimales Gleichgewicht von Festigkeit und Leitfähigkeit.

• Alloying (adding elements like Mg and Si) significantly improves mechanical properties—primarily tensile strength and fatigue resistance—while retaining aluminium's inherent advantages of lightweight and good conductivity.

• Der Leiter wird durch Prozesse wie kontinuierliches Gießen und Walzen hergestellt, gefolgt von Alterungshärtung (Wärmebehandlung).Mg2Si) innerhalb der Struktur, was dem Draht seine endgültige hohe Festigkeit verleiht.

Konstruktionsparameter von 2/0 AWG Alle Aluminiumlegierung Leiter

(*) Anmerkung: Die in der obigen Tabelle genannten Nennstromwerte basieren auf einer Windgeschwindigkeit von 0,6 m/s, einer Sonnenwärmeabstrahlung von 1200 Watt/m2,Umgebungstemperatur von 50 °C und Leitertemperatur von 80 °C.

Anwendungen:

• Korrosive Umgebungen: Küsten, Verbindungen zu Offshore-Windparks, chemische Industriegebiete.

• Bereiche, in denen leichte Bauweisen erforderlich sind: Bergreich, Flussüberquerungen mit langer Strecke (mit angemessener Planung), Gebiete mit schlechten Bodenbedingungen.

• Stadtverteilungsleitungen: Wertschätzt für seine Kompaktheit, Ästhetik (keine Rostfärbung) und reduzierte elektrolytische Korrosionswirkung auf nahegelegene Strukturen.

• Waldbrandgefährdeten Gebieten: Als sicherer betrachtet, da sie bei Fehlerbedingungen dazu neigt, niedrigtemperaturige geschmolzenen Tröpfchen zu erzeugen.

• Line Upgrading/Reconductoring: Kann manchmal bestehende ACSR-Leiter mit dem gleichen Durchmesser ersetzen, um die Kapazität zu erhöhen, ohne bestehende Strukturen zu überlasten,Vorbehaltlich einer sorgfältigen Neuberechnung.
