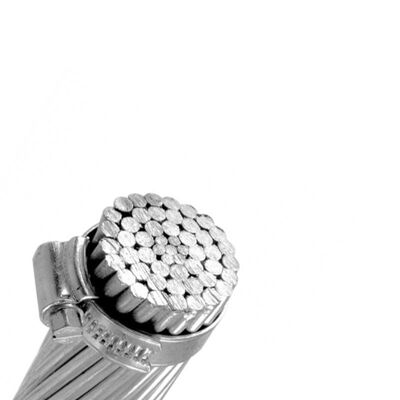

Blanker AAAC Blanker-Leiterkabel: Bauen Sie stärkere Netze mit Aluminiumlegierungsleitern

Alluminiumlegierungs-Litze (AAAC) bezieht sich auf ein Litzenprodukt, bei dem alle Litzen aus Aluminiumlegierungsdraht bestehen und zur Art der Drähte gehört, die im Bereich der Energieübertragung und -verteilung verwendet werden. Dieses Produkt wird hauptsächlich in Szenarien wie Freileitungen eingesetzt, wobei die Spannungsebenen Hochspannungs- oder Höchstspannungsübertragungsbereiche von 110 kV und mehr abdecken [3]. Sein Aluminiumlegierungsmaterial besteht aus Silizium (0,50 % ~ 0,60 %), Magnesium (0,65 % ~ 0,75 %), Aluminium (98-99 %) und anderen Komponenten, wodurch durch optimierte Elementverhältnisse ein Gleichgewicht zwischen hoher Festigkeit und hoher Leitfähigkeit erreicht wird. Die Produktstruktur umfasst einlagige und mehrlagige Typen, und die Spannungsrissbeständigkeit kann durch Anpassung des Massenprozentsatzes von Aluminium-Magnesium-Silizium erhöht werden.

Leistungsmerkmale

(1). Die zulässige Dauerbetriebstemperatur für Freileitungsleiter beträgt 70 °C.

(2). Unter der Voraussetzung, dass seltene Klimaverhältnisse auftreten und die Eisbedeckungsrate in Gebieten mit starkem Eis gering ist, sollte die größte Belastung des Kabels am tiefsten Punkt des Durchhangs 60 % der kurzzeitigen Zerstörungskraft nicht überschreiten.

(3). Beim Verbinden von Leitern darf der Leiter neben dem Verbindungsrohr nicht hervorstehen. Andernfalls ist die Kraft auf die betriebenen Leiter unausgewogen. Nach der Installation der Verbinder sollte das Verbindungsrohr mit feuchtigkeitsbeständigem Lack gestrichen werden, um es vor Korrosion zu schützen.

(4). Bei der Installation sollte die Bogenabsenkungsspannung aller Leiter gleich sein. Innerhalb des zulässigen Abstands zum Überqueren von Gebäuden oder zum Herabfallen auf den Boden kann die Spannung 10-15 % höher sein als die normale Spannung.

Die wichtigsten Klassifizierungen von Blankleiternsind AAC (All Aluminium Conductor), AAAC (All Aluminium Alloy Conductor) oder ACSR (Aluminum Conductor Steel Reinforced).AAC wird am häufigsten in städtischen Gebieten mit häufigen Stützen und kurzen Spannweiten gefunden.Es wird auch in Küstenregionen verwendet, in denen Salz in der Luft Korrosion verursachen kann - der Aluminiumdraht bietet Korrosionsbeständigkeit - und für den Einsatz in der Eisenbahnindustrie zur OHL-Elektrifizierung spezifiziert.AAAC wird tendenziell dort spezifiziert, wo eine größere mechanische Beständigkeit erforderlich ist und wo eine geringere Durchhangcharakteristik vorliegt.Der ACSR bietet mit seiner Stahlverstärkung zusätzliche Festigkeit und dort, wo die Spannweiten größere Entfernungen zurücklegen, beispielsweise über Flüsse.

KONSTRUKTIONSPARAMETER des 2/0 AWG Alluminiumlegierungsleiters

(*) Hinweis: Die in der obigen Tabelle genannten Werte der Strombelastbarkeit basieren auf einer Windgeschwindigkeit von 0,6 Metern/Sekunde, einer Sonneneinstrahlung von 1200 Watt/Quadratmeter, einer Umgebungstemperatur von 50 °C und einer Leitertemperatur von 80 °C.

Anwendungen:

• Küsten- und stark korrosive Gebiete: sind in diesen Gebieten zur bevorzugten oder Standardkonfiguration für neue Übertragungsleitungen geworden.
• Städtisches Stromnetz und Verteilungsleitungen: Aufgrund ihres geringen Gewichts, ihrer kompakten Struktur, ihres ästhetischen Aussehens (ohne Korrosionsverschmutzung durch Stahlkerne) und der minimalen Auswirkungen auf die elektrolytische Korrosion umliegender Metalleinrichtungen werden sie zunehmend in Freileitungen eingesetzt, die in Städten schwer zugänglich sind.
• Waldbrandzone: Die Temperatur der Lichtbogenperle, die von Aluminiumlegierungsdrähten während eines Kurzschlusses erzeugt wird, ist relativ niedrig, und es ist nicht einfach, Vegetation zu entzünden, was bestimmte Brandschutzvorteile hat.
