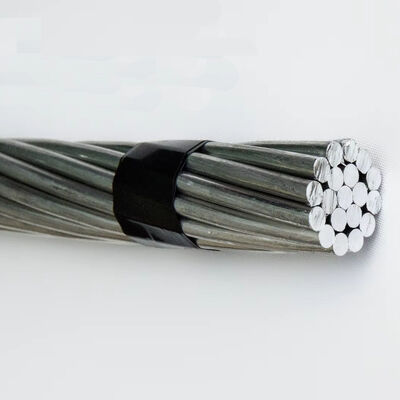

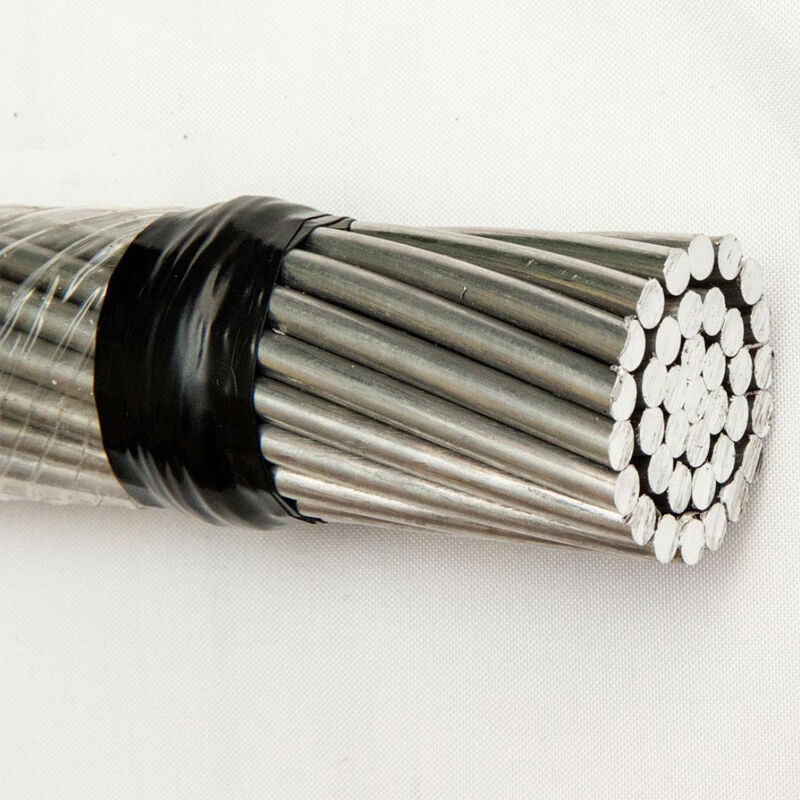

Alle Aluminiumlegerungsleiter mit bloßen Strängen für Übertragungsleitungen AAAC 10 mm 15 mm 20 mm

Blanker, abgesetzter Leiter aus Aluminiumlegierung für Freileitungen AAAC 10mm 15mm 20mm

„Aluminiumlegierung“ :
Es handelt sich nicht um reines Reinaluminium, sondern um eine Aluminiumlegierung, die durch Schmelzen von Aluminium mit einer kleinen Menge anderer Metalle wie Magnesium, Silizium, Eisen usw. hergestellt wird.
Diese Legierungsbehandlung verbessert die mechanischen Eigenschaften des Materials erheblich, so dass es die hervorragenden Leitfähigkeits- und Leichtbaueigenschaften von Aluminium beibehält und gleichzeitig seine Festigkeit und Hitzebeständigkeit deutlich erhöht.
„Leiter“ :
AAAC wird in der Regel durch Verdrillen mehrerer Litzen aus Aluminiumlegierungsdraht ohne Stahlkern in der Mitte hergestellt. Diese verdrillte Struktur bietet Flexibilität und die erforderliche Querschnittsfläche.

Leistungsmerkmale

(1). Die zulässige Dauerbetriebstemperatur für Freileitungsleiter beträgt 70 °C.

(2). Unter der Voraussetzung, dass seltene klimatische Bedingungen auftreten und die Eisbedeckungsrate in Gebieten mit starkem Eis gering ist, sollte die größte Belastung des Kabels am tiefsten Punkt des Durchhangs 60 % der kurzzeitigen Zerstörungskraft nicht überschreiten.

(3). Beim Verbinden von Leitern darf der Leiter neben dem Verbindungsrohr nicht hervorstehen. Andernfalls ist die Kraft auf die betriebenen Leiter unausgeglichen. Nach der Installation der Verbinder sollte das Verbindungsrohr mit feuchtigkeitsbeständigem Lack gestrichen werden, um es vor Korrosion zu schützen.

(4). Bei der Installation sollte die Bogenabsenkungsspannung aller Leiter gleich sein. Innerhalb des zulässigen Abstands zum Überqueren von Gebäuden oder zum Herabfallen auf den Boden kann die Spannung 10-15 % höher sein als die normale Spannung.

Materialstandard von Leiter aus Aluminiumlegierung

(1). Der für AAC und ACSR verwendete Hartaluminiumleiter entspricht der Norm GB/T 17048-1997 (entspricht IEC 60889:1987).

(2). Der für ACSR verwendete verzinkte Stahldraht entspricht IEC 60888:1987.

(3). Die Produktion kann nach Kundenanforderungen für Materialstandards usw. arrangiert werden.

Konstruktion von Aluminiumleitern und Stahl verstärkten Aluminiumleitern

KONSTRUKTIONSPARAMETER des 2/0 AWG-Leiters aus Aluminiumlegierung

(*) Hinweis: Die in der obigen Tabelle genannten Werte für die Strombelastbarkeit basieren auf einer Windgeschwindigkeit von 0,6 Metern/Sekunde, einer Sonneneinstrahlung von 1200 Watt/Meter2, einer Umgebungstemperatur von 50 °C und einer Leitertemperatur von 80 °C.

Anwendungen:

AAAC-Leiter werden hauptsächlich verwendet in:
