Herkunftsort: | Henan |
Markenname: | Sanwu |
Modellnummer: | AAAC |
Min Bestellmenge: | 1000M |
---|---|
Preis: | Negotiate |
Verpackung Informationen: | Nicht rückzahlbare hölzerne/Stahlspulen |
Lieferzeit: | 1-15days |
Versorgungsmaterial-Fähigkeit: | 200 Tonnen pro Tag |
Zertifizierung: | TUV | Materialien: | Legierung 1350 |
---|---|---|---|
Anwendung: | Kabel-Bau | Rate: | 0,6/1KV |
Standard: | ASTM, BS, IEC, LÄRM | Typ: | LV |
Markieren: | Kabelaufbau AAAC Panther-Leiter,IEC AAAC Panther-Leiter,DIN AAAC Panther-Leiter |

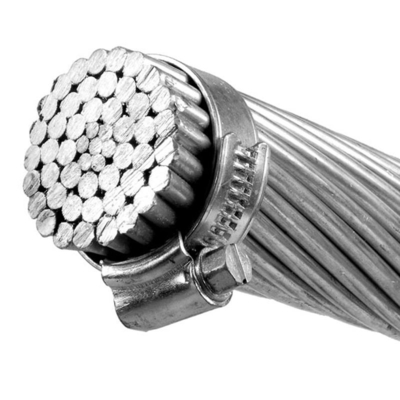

Kabelaufbau AAAC Panther Leiter IEC DIN Standard
AAAC Panther Conductor wird für Niederspannungs-Overhead-Serviceanwendungen wie Straßenbeleuchtung, Außenbeleuchtung und temporären Service für Bauzwecke verwendet.
Serviceleistung
(1). Die zulässige Dauerbetriebstemperatur für Luftleiter beträgt 70oC.
(2). Unter der Bedingung, dass ein seltenes Klima auftritt und die Eisbedeckungsrate in Gebieten mit starkem Eis niedrig ist, sollte die größte Belastung des Kabels am tiefsten Punkt des Durchhangs 60 % der kurzzeitigen Zerstörungskraft nicht überschreiten.
(3). Beim Anschließen von Leitern darf der Leiter neben dem Verbindungsrohr nicht hervorstehen. Andernfalls wird die Kraft auf die Betriebsleiter unausgeglichen. Nach der Installation der Steckverbinder sollte das Verbindungsrohr zum Schutz mit feuchtigkeitsbeständigem Lack lackiert werden es vor Korrosion.
(4). Bei der Installation sollte die Lichtbogenspannung aller Leitungen oder Kabel gleich sein. Mit dem zulässigen Abstand zum Überqueren von Gebäuden oder zum Herunterfallen auf den Boden kann die Spannung 10-15 % höher sein als die normale Spannung.
Anwendungen von AAAC150mm2:
AAAC 150mm2Leiter aus Aluminiumlegierungen werden in großem Umfang für Freileitungen und Übertragungsleitungen in der Nähe von Meeresküsten verwendet, wo es zu Korrosionsproblemen im Stahl einer ACSR-Konstruktion kommen kann Linie.
Materialstandard von AAAC 150 mm
(1).Der für AAC und ACSR verwendete harte Aluminiumleiter entspricht der Norm GB/T 17048-1997 (entspricht IEC 60889:1987).
(2).Der für ACSR verwendete verzinkte Stahldraht entspricht IEC 60888:1987.
(3). Die Produktion kann nach Kundenwunsch für Materialstandard usw. arrangiert werden.
Konstruktion aus All-Aluminium-Leiter und Aluminium-Leiter mit Stahlverstärkung
ELEKTRISCHE EIGENSCHAFTEN von 2/0 AWG Alle Leiter aus Aluminiumlegierung
Dichte bei 20 °C | 2,70 kg/dm² |
Temperaturkoeffizient bei 20 °C | 0,00360 (°C) |
Widerstand bei 20 °C | 0,0326 Ohm mm2/m |
Lineare Expansivität | 23 x10-6 (°C) |
BETRIEBSBEDINGUNGEN von 2/0 AWG Alle Leiter aus Aluminiumlegierung
Umgebungstemperatur | -5°C - 50°C |
Winddruck | 80 – 130kg/m2 |
Seismische Beschleunigung | 0,12 - 0,05 g |
Isokeraunisches Niveau | 10 – 18 |
Relative Luftfeuchtigkeit | 5 – 100 % |
KONSTRUKTIONSPARAMETER von 2/0 AWG Alle Leiter aus Aluminiumlegierung
Nominal Bereich | Strandung | Gesamt | Gewicht | Bewertet | Elektrisch | Aktuell | |
Durchmesser | Stärke | Widerstand | Bewertung* | ||||
AWG&MCM | mm2 | Nr.×mm | mm | kg/km | KN | Ω/Km | EIN |
6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2,5361 | 69 |
4 | 21.1 | 7/1.96 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
2 | 33.5 | 7/2.47 | 7.41 | 92 | 10.6 | 0,9987 | 123 |
0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0,62592 | 165 |
2/0 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0,49738 | 190 |
3/0 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0,3945 | 219 |
4/0 | 107 | 7/4.42 | 13.26 | 294.7 | 32.5 | 0,31188 | 253 |
250 | 126 | 19/2.91 | 14.55 | 346.7 | 38.8 | 0,26509 | 280 |
300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0,22059 | 313 |
350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0,1886 | 345 |
400 | 203 | 19/3.69 | 18.45 | 557,5 | 59.5 | 0,16486 | 375 |
450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0,14683 | 402 |
500 | 253 | 19/4.12 | 20.6 | 695 | 74.2 | 0,13224 | 429 |
550 | 279 | 37/3.10 | 21.7 | 766.2 | 83.9 | 0,11995 | 455 |
600 | 303 | 37/3.23 | 22.61 | 831.9 | 91 | 0,11049 | 478 |
650 | 330 | 37/3.37 | 23.59 | 905.5 | 94.9 | 0,1015 | 504 |
700 | 354 | 37/3.49 | 24.43 | 971.2 | 101 | 0,09464 | 525 |
750 | 381 | 37/3.62 | 25.34 | 1045 | 109 | 0,08796 | 549 |
800 | 404 | 37/3.73 | 26.11 | 1109 | 116 | 0,08285 | 569 |
900 | 456 | 37/3.96 | 27.72 | 1250 | 131 | 0,07351 | 612 |
1000 | 508 | 37/4.18 | 29.26 | 1393 | 146 | 0,06597 | 653 |
1250 | 631 | 61/3.63 | 32.67 | 1732 | 179 | 0,05306 | 743 |
1500 | 759 | 61/3.98 | 35.82 | 2082 | 215 | 0,04414 | 827 |
1750 | 886 | 61/4.30 | 38.7 | 2431 | 251 | 0,03781 | 904 |
(*) Hinweis: Die in der obigen Tabelle angegebenen Nennstromwerte basieren auf einer Windgeschwindigkeit von 0,6 Meter/Sekunde, einer Sonnenwärmestrahlung von 1200 Watt/Meter2, einer Umgebungstemperatur von 50 °C und einer Leitertemperatur von 80 °C.
Luoyang Sanwu Cable Co., Ltd., mit einem eingetragenen Kapital von 100 Millionen RMB, ist ein Hightech-Entwicklungsunternehmen für wissenschaftliche Forschung, Industrie, Produktion und Handel, das Industriekunden in 33 Ländern weltweit eine vielfältige Auswahl an Qualitätsdrähten und -kabeln anbietet.Die führenden Produkte sind ACSR, Freileitung, AAAC, AAC, Stromkabel, BLXY, Heimkabel und so weiter.
Sanwu Cable besitzt unterschiedlich fortschrittliche Ausrüstung und große Mengen an hochqualifizierten Fachleuten.Mit einem vollständigen Managementsystem, einem fortschrittlichen Produktionsprozess, einem strengen Testverfahren und einer zuverlässigen Produktqualität haben wir nacheinander IS09001, IS014001, OHSAS18001, TÜV-Zertifikat, CCC (China Compulsory Certification), die nationale industrielle Produktionslizenz und so weiter erhalten.
In Bezug auf die Qualität wird es von unserem Unternehmen streng kontrolliert, um sicherzustellen, dass alle von uns verkauften Produkte Ihren Anforderungen entsprechen und Ihnen mit einem hervorragenden Kundendienst Sicherheit geben. In Bezug auf den Service konzentrieren wir uns auf Ihre Bedürfnisse, wir kümmern uns um Sie Bedenken und fordern Sie an, was Sie anfordern, um einen zufriedeneren Service zu bieten.
FAQ:
F: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir haben unsere eigene Fabrik und Handelsfirma, unsere Fabrik hat mehr als 10 Jahre Produktionserfahrung.
F: Wie lange ist Ihre Lieferzeit?
A: Im Allgemeinen sind es 5-10 Tage, wenn die Ware auf Lager ist.Oder es sind 15-20 Tage, wenn die Ware nicht auf Lager ist, und je nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
A: Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Zahlung<=1000USD, 100% im Voraus.Zahlung > = 1000 USD, 30 % T/T im Voraus, Restbetrag vor Versand. L/C ist ebenfalls erhältlich.
F: Haben Sie jemals Kabel in unser Land geliefert?
A: Kabel wurden in viele Länder auf der ganzen Welt geliefert, wie die USA, Australien, die Schweiz, Singapur, Sri Lanka, die Philippinen, die Mongolei, die Vereinigten Arabischen Emirate, den Jemen, den Iran, den Irak, Nigeria, Ägypten, Lesotho, Kamerun usw.
