ACSR-Leiter 25/4 Aluminiumleiter Stahlverstärkt für Freileitungen

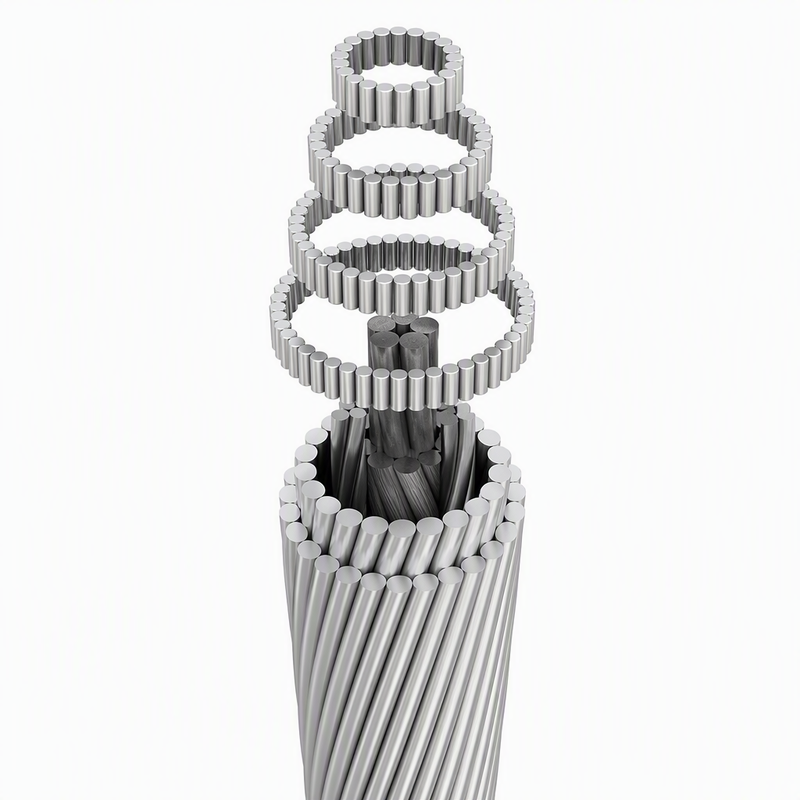

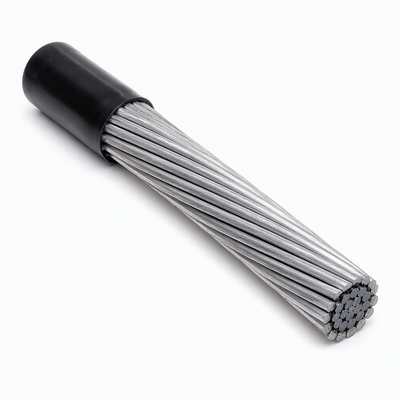

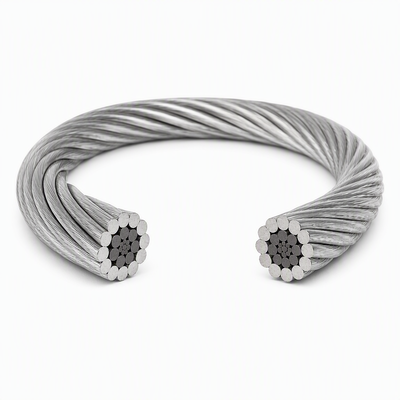

Dieser ACSR-Blankleiter, bezeichnet 25/4, wird aus stranggepressten Aluminiumdrähten hergestellt, die konzentrisch über einem verzinkten Stahlkern geschichtet sind. Der Stahlkern trägt die mechanische Last, während die Aluminiumstränge den leitenden Weg bilden, wodurch der Leiter für die Stromübertragung und -verteilung über Freileitungen geeignet ist. Die Bezeichnung 25/4 bezieht sich auf die Verseilkonfiguration des Leiters und gibt die Anzahl der in seiner Konstruktion verwendeten Aluminium- und Stahldrähte an. Das Kabel wird in blanker Form für die direkte Installation an Isolatoren und Tragwerken geliefert. Sein Verbunddesign hilft, den Durchhang über Freileitungsspannweiten zu kontrollieren, und der verzinkte Kern bietet Schutz vor atmosphärischer Korrosion im Außeneinsatz.

ACSR-Leiterstandards
* ASTM B-232 * BS 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * IEC 61089
* GB/T 1179 * JIS C3110

Spezifikationen

Die Eigenschaften von ACSR:

1. Verzinkter Stahlkern
   Der Kern ist verzinkt, um atmosphärischer Korrosion zu widerstehen und gleichzeitig die Zugfestigkeit zu gewährleisten, die für Freileitungsspannweiten erforderlich ist, die über die Kapazität von Vollaluminiumleitern hinausgehen.

2. Konzentrische Aluminiumschichten
   Elektrische Aluminiumdrähte sind in konzentrischen Schichten um den Kern verseilt und bilden einen gleichmäßigen leitenden Weg, der es dem Leiter ermöglicht, mit Standard-Freileitungsgeräten aufgerollt, gespannt und vorgespannt zu werden.

3. Blanker Freileitungsbau
   Wird ohne Isolierung zur direkten Montage an Isolatoren und Tragwerksteilen geliefert, wobei die Aluminiumoberfläche eine natürliche Oxidschicht bildet, die Witterungseinflüssen in den meisten Außenumgebungen widersteht.

4. 25/4 Verseilbezeichnung
   Der Leiter wird durch seine 25/4 Verseilkonfiguration identifiziert, die das Verhältnis von Aluminium zu Stahldrähten definiert und seine mechanischen und elektrischen Eigenschaften bestimmt.

5. Ausgeglichene mechanische und elektrische Leistung
   Das Aluminium-Stahl-Verhältnis wird so gewählt, dass die Strombelastbarkeit mit dem Durchhang- und Spannungsverhalten in Einklang gebracht wird, was eine zuverlässige Leistung über Übertragungs- und Verteilungsanwendungen hinweg unterstützt.

Anwendungen

Unser technisches Team kann das Design optimieren und die Produktion von Drähten nach Ihren spezifischen Bedürfnissen anpassen.

Verpackung & Lieferung:
Holzspulen mit Durchmessern von 1,1 m, 1,2 m, 1,6 m, 1,8 m und 2,2 m usw.

Aluminiumleiter werden üblicherweise auf Holz- oder Stahlrollen gewickelt, die Schutz während des Transports und der Handhabung bieten.

Nach Kundenwunsch.

Beachten Sie bei der Installation die folgenden Schritte:

1. Zugkontrolle: Es wird empfohlen, die Spannung auf 20 % - 30 % des Nennwerts zu regeln, um übermäßige Dehnung zu vermeiden.
2. Durchhangseinstellung: Stellen Sie den Durchhang entsprechend der Umgebungstemperatur ein, im Allgemeinen im Bereich von 1 % - 3 % der Spannweite.
3. Verbindungsverarbeitung: Verwenden Sie spezielle Crimpwerkzeuge, und der empfohlene Crimp-Druck beträgt 20-30 MPa.

Weitere Produkte:

Kundenbesuche

In unserer Fabrik sind wir stolz darauf, starke Beziehungen zu unseren internationalen Kunden zu pflegen. Ausländische Kunden besuchten unsere Anlage, um sich aus erster Hand ein Bild von unseren Produktionsprozessen und Qualitätsstandards zu machen. Während ihres Besuchs waren sie beeindruckt von unseren hochmodernen Fertigungskapazitäten, unserem Qualitätsanspruch und dem Engagement unserer qualifizierten Mitarbeiter.

Alle Drähte und Kabel werden in strikter Übereinstimmung mit EC, SAA CCC, ISO, ASTM, DIN, VED, JIS und anderen Standards hergestellt. Als Hersteller können wir hier auch kundenspezifische Dienstleistungen für verschiedene Spezialkabeltypen nach Kundenwunsch anbieten.
Wir halten stets am Unternehmensgeist "Qualität gewinnt Kunden, Ruf schafft Vorteile" fest und heißen Freunde aus aller Welt herzlich willkommen, unser Unternehmen zu besuchen und zusammenzuarbeiten.
