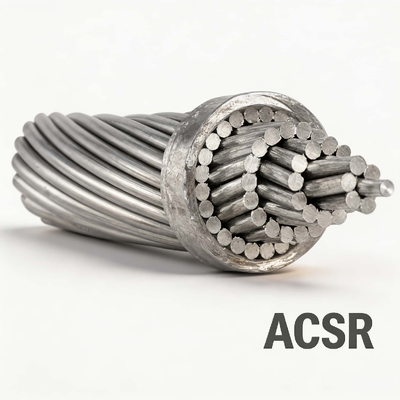

ACSR blanker Leiter 1/0 2/0 AWG verseilter Aluminiumleiter stahlverstärkte Freileitungsübertragung IEC 61089 ASTM B232

Dieser blanke ACSR-Leiter wird in den Größen 1/0 AWG und 2/0 AWG hergestellt, wobei verseilte Aluminiumdrähte konzentrisch über einem verzinkten Stahlkern verlegt sind. Das Kabel wird gemäß den Anforderungen von IEC 61089 und ASTM B232 hergestellt und deckt sowohl die internationalen als auch die amerikanischen Standardsysteme für stahlverstärkte Aluminiumleiter ab. Der Stahlkern trägt die Zuglast, während die Aluminiumschichten den Strom leiten, wodurch der Leiter für Freileitungs- und Verteilungskreise geeignet ist. Der Leiter wird unisoliert für die direkte Montage auf Isolatoren und Leitungshardware geliefert und seine Verbundstruktur hilft, den Durchhang zwischen den Stützen zu kontrollieren. Der verzinkte Kern widersteht atmosphärischer Korrosion und die Aluminiumoberfläche bildet im Außenbereich eine natürliche Oxidschicht.

ACSR-Leiterstandards
* ASTM B-232 *BS 215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * IEC 61089
* GB/T 1179 *JIS C3110

Spezifikationen

Die Merkmale von ACSR:

1. Dual-Standard-Konformität
   Hergestellt nach IEC 61089 und ASTM B232, sodass der Leiter entweder nach dem internationalen oder amerikanischen Standardsystem spezifiziert werden kann.

2. Größen 1/0 und 2/0 AWG
   Erhältlich in zwei gängigen AWG-Bezeichnungen und bietet Optionen für Freileitungsstromkreise, die eine mäßige Strombelastbarkeit und mechanische Verstärkung erfordern.

3. Kern aus verzinktem Stahl
   Der verzinkte Kern widersteht atmosphärischer Korrosion und bietet gleichzeitig die Zugfestigkeit, die für Spannweiten erforderlich ist, die über die Leistungsfähigkeit von Vollaluminiumleitern hinausgehen.

4. Konzentrische verseilte Aluminiumschichten
   Elektro-Aluminiumdrähte sind in konzentrischen Schichten um den Kern herum verseilt, wodurch ein gleichmäßiger Leiterpfad entsteht und das Aufrollen, Spannen und Spannen des Kabels mit Standard-Leitungsgeräten möglich ist.

5. Nackte Deckenkonstruktion
   Wird ohne Isolierung für die direkte Installation auf Isolatoren und Stützbeschlägen geliefert, wodurch die Materialkomplexität im Vergleich zu isolierten Freileitungen reduziert wird.

Anwendungen

Unser technisches Team kann das Design optimieren und die Produktion der Drähte an Ihre spezifischen Bedürfnisse anpassen.

Verpackung & Lieferung:
Holzfässer mit Durchmessern von 1,1 m, 1,2 m, 1,6 m, 1,8 m und 2,2 m usw.

Aluminiumleiter werden üblicherweise auf Holz- oder Stahlspulen aufgewickelt, die beim Transport und bei der Handhabung Schutz bieten.

Nach Kundenwunsch.

Beachten Sie bei der Installation folgende Schritte:

1. Spannungskontrolle: Es wird empfohlen, die Spannung auf 20–30 % des Nennwerts zu kontrollieren, um eine übermäßige Dehnung zu vermeiden.
2. Einstellung des Durchhangs: Passen Sie den Durchhang entsprechend der Umgebungstemperatur an, im Allgemeinen im Bereich von 1 % bis 3 % der Spanne.
3. Verbindungsverarbeitung: Verwenden Sie spezielle Crimpwerkzeuge. Der empfohlene Crimpdruck beträgt 20–30 MPa.
