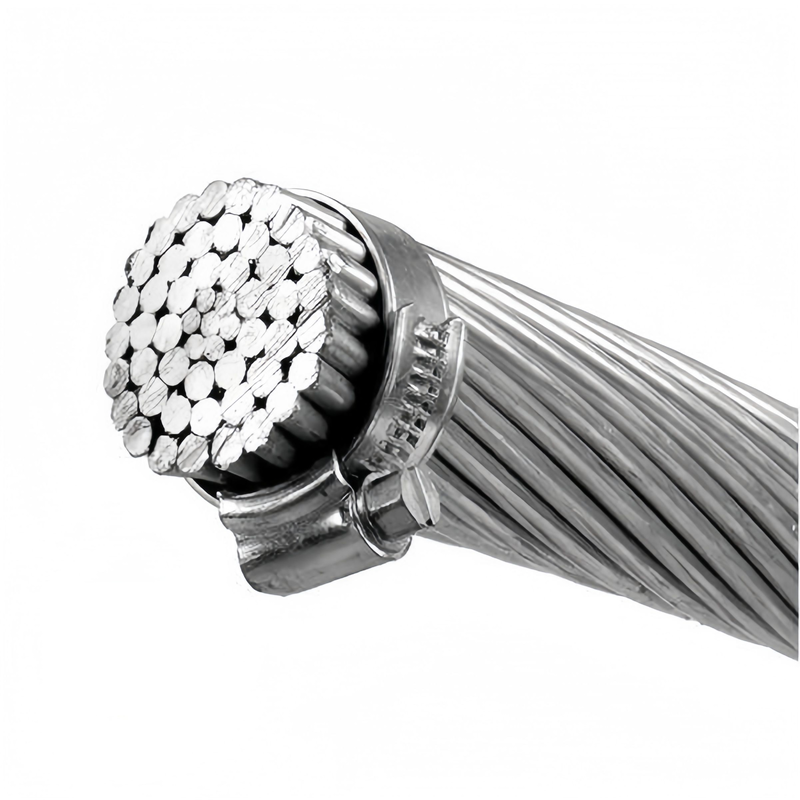

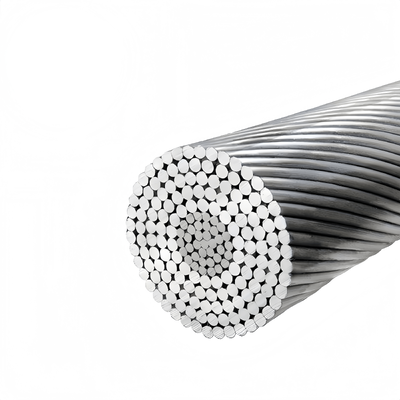

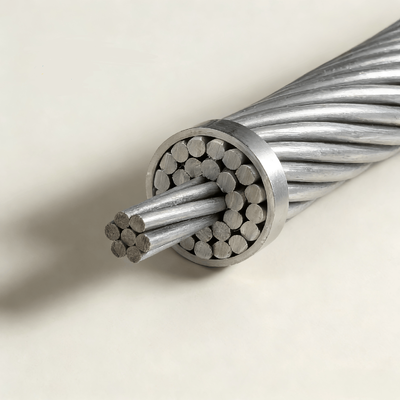

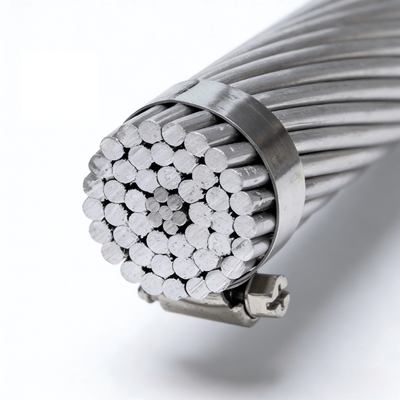

ACSR-Kabel AWG\ASTM\BS Standard-Aluminiumleiter Aluminiumplattierte Stahlverstärkte Leiter

Dieses ACSR-Kabel (Aluminium Conductor Steel Reinforced) besteht aus einem verseilten Aluminiumleiter und einem mit Aluminium ummantelten, stahlverstärkten Kern und ist für Freileitungs-Stromübertragungs- und -verteilungssysteme konzipiert. Das Kabel wird gemäß den Spezifikationen ASTM B549, ASTM B232 und BS 215-2 hergestellt, wobei die Leitergrößen in der Bezeichnung AWG (American Wire Gauge) erhältlich sind. Der mit Aluminium ummantelte Stahlkern sorgt für mechanische Verstärkung und eliminiert gleichzeitig das Risiko galvanischer Korrosion zwischen dem Kern und den äußeren Aluminiumsträngen – eine Einschränkung, die herkömmlichen ACSR-Konstruktionen mit verzinktem Stahlkern innewohnt. Der Leiter besteht aus konzentrisch gelegten Litzendrähten aus Aluminium 1350-H19, die den aluminiumummantelten Stahlkern umgeben und eine Kombination aus elektrischer Leitfähigkeit und Zugfestigkeit bieten. Dieses Kabel eignet sich für Überkopfinstallationen mit großer Spannweite, bei denen sowohl mechanische Belastbarkeit als auch stabile elektrische Leistung erforderlich sind.

Standard
ASTM, IEC, GB, NFC 33-209

A: Duplex-Service-Drop

B.Triplex-Service-Drop

C. Quadruplex-Service-Drop
Wird verwendet, um 3-Phasen-Strom, normalerweise von einem an einem Mast montierten Transformator, an den Versorgungsanschluss des Benutzers zu liefern, wo der Anschluss an das Versorgungseingangskabel erfolgt. Zu verwenden bei Spannungen von 600 Volt oder weniger Phase zu Phase und bei Leitertemperaturen, die 75 °C für mit Polyethylen isolierte Leiter oder 90 °C für mit vernetztem Polyethylen (XLP) isolierte Leiter nicht überschreiten.
Konstruktion
Die Leiter bestehen aus konzentrisch verseiltem, komprimiertem 1350-H19-Aluminium. Isoliert mit Polyethylen oder XLP-vernetztem Polyethylen. Neutrale Botenstoffe sind konzentrisch gesträngte AAC/AAAC/ACSR. Ein DirigentDer Tor wird mit einer extrudierten Kante zur Phasenidentifizierung hergestellt.

Merkmale:

• Aluminiumbeschichteter Stahlkern – Die Stahlkerndrähte sind mit einer durchgehenden Aluminiumschicht überzogen, die Bimetallkorrosion verhindert und die Kompatibilität mit den äußeren Aluminiumleitersträngen über die gesamte Lebensdauer des Kabels gewährleistet.
• Konzentrische Verseilung – Die äußeren Aluminiumdrähte und der Kern sind in konzentrischen Schichten verseilt, was eine gleichmäßige Stromverteilung und ein stabiles mechanisches Verhalten unter Spannung gewährleistet.
• Mehrere Standardkonformität – Hergestellt nach ASTM B549 (aluminiumbeschichteter Stahl verstärkt), ASTM B232 (Standard ACSR) und BS 215-2, um die Kompatibilität mit internationalen Freileitungskonstruktionspraktiken sicherzustellen.
• Optimierung des Overhead-Dienstes – Die Kabelkonstruktion ist auf Overhead-Anwendungen zugeschnitten und sorgt für ein Gleichgewicht zwischen elektrischer Leitfähigkeit und mechanischer Festigkeit, die für längere Spannweiten und unterschiedliche klimatische Bedingungen erforderlich sind.

Anwendungen:

Herstellungsprozess:

Verpackung & Lieferung:
Holzfässer mit Durchmessern von 1,1 m, 1,2 m, 1,6 m, 1,8 m und 2,2 m usw.;

Aluminiumleiter werden üblicherweise auf Holz- oder Stahlspulen aufgewickelt, die beim Transport und bei der Handhabung Schutz bieten.
20GP-, 40GP- und 40HQ-Container

Kundenbesuch:

Alle Drähte und Kabel werden in strikter Übereinstimmung mit EC, SAA CCC, ISO, ASTM, DIN, VED, JIS und anderen Standards hergestellt. Als ein Hersteller können wir hier auch kundenspezifische Dienstleistungen für verschiedene Sonderkabeltypen entsprechend den Kundenbedürfnissen anbieten.
Wir folgen stets dem Unternehmensgeist „Qualität gewinnt Kunden, Reputation schafft Vorteile“ und heißen Freunde aus der ganzen Welt herzlich willkommen, unser Unternehmen zu besuchen und zusammenzuarbeiten.

FAQ:

Q1. Sind Sie in der Fabrik, kann ich einen günstigen Fabrikpreis bekommen?

Ja, wir sind eine Kabelfabrik in der Provinz Henan, China. Wir bieten die beste Qualität zu einem angemessenen Preis ab Werk.

Q2. Wie kann ich ein Muster erhalten, um Ihre Qualität zu überprüfen?

Nach der Preisbestätigung können Sie Muster anfordern, um unsere Qualität zu überprüfen. Das Muster ist kostenlos, die Frachtkosten müssen jedoch bezahlt werden.

Q3. Kann ich mein Logo/Firmenmarke auf dem Kabel anbringen?

Ja, OEM ODM ist verfügbar. Ihr Logo kann nach Bedarf auf dem Kabel angebracht werden.

Q4. Wie sieht es mit der Vorlaufzeit für die Massenproduktion aus?

Ehrlich gesagt hängt es von der Bestellmenge und der Jahreszeit ab, in der Sie die Bestellung aufgeben.

F5. Zertifikat Ihrer Kabelader?

ISO9001, ISO14001, CE und RoHS. Seine Produkte entsprechen internationalen gängigen Standards wie IEC, BS, VDE und GB
