BS 215 Standard ACSR Kaninchen Aluminiumleiter Stahlverstärktes Kabel

BS 215 Standard ACSR Kaninchen Aluminiumleiter Stahlverstärktes Kabel

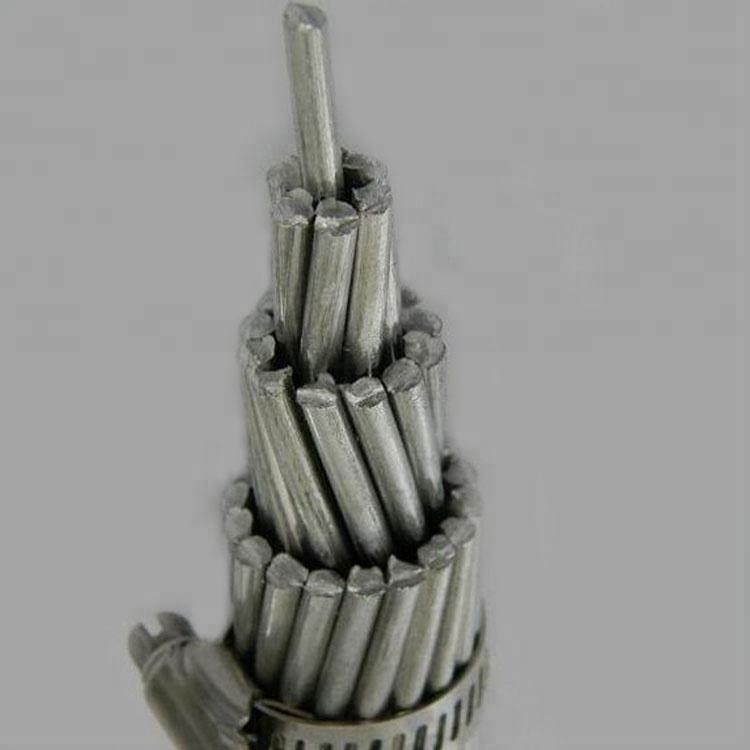

Der ACSR Rabbit-Leiter ist eine spezifische Art von Aluminium-Leiterstahl-verstärktem (ACSR) Kabel, das häufig in der Übertragungs- und Stromverteilung verwendet wird.Es ist für Anwendungen konzipiert, bei denen sowohl die elektrische Leitfähigkeit als auch die mechanische Festigkeit entscheidend sind.

Komponenten und Struktur

1. Aluminiumstränge:

   • Material: Hart gezogenes 1350-H19-Aluminium.
   • Ausstattung: üblicherweise aus sechs Aluminiumsträngen zusammengesetzt, die in Helixform um einen einzigen Stahlkernstrang gewickelt sind.

2. Stahlkern:

   • Material: Normalerweise galvanisierter Stahl zur Korrosionsbeständigkeit.
   • Zweck: Bietet eine hohe Zugfestigkeit, um lange Spannweiten zu unterstützen und mechanischen Belastungen standzuhalten.

Spezifikationen

• Standardgröße: ACSR Rabbit-Leiter werden in der Regel nach ihrer nominalen Aluminiumquerschnittsfläche und ihrem Gesamtdurchmesser angegeben.
• Größe des Leiters: Der Kaninchenleiter hat üblicherweise eine Aluminiumfläche von etwa 50,5 Quadratmillimetern.
• Stranding-Konfiguration: üblicherweise 6 Aluminiumstränge um 1 Stahlstrang.
• Gesamtdurchmesser: ca. 9,02 mm.

Elektrische und mechanische Eigenschaften

• Stromtragende Kapazität: ACSR Rabbit-Leiter können erhebliche elektrische Belastungen tragen und eignen sich somit für mittlere bis hohe Spannungsanwendungen.
• Die Kraft zu brechen: Der Stahlkern bietet eine hohe Zugfestigkeit, häufig im Bereich von 13,32 kN (KiloNewtons), so daß der Leiter große Entfernungen zwischen den Trägerstrukturen überschreiten kann.
• Widerstand: Der elektrische Widerstand ist aufgrund der Aluminiumstränge relativ gering und gewährleistet eine effiziente Stromübertragung mit minimalen Verlusten.
