Herkunftsort: | Henan |
Markenname: | Sanwu |
Zertifizierung: | ISO CCC |
Modellnummer: | ABC verkabeln |
Min Bestellmenge: | 1000M |
---|---|
Preis: | Negotiable |
Lieferzeit: | 1-15days |
Zahlungsbedingungen: | T/T, L/C, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 200 Tonnen pro Tag |
Verpackung Informationen: | 2km pro Spule | LEITER: | Aluminium-1350-H19 |
---|---|---|---|
Isolierung: | XLPE | Nennspannung: | 600V |
Temperaturbewertung: | 0°C zu 75°C | Anwendung: | obenliegende Netzverteilung |
Markieren: | Zusammengerolltes Luftkabel IEC60502,Quadruplex zusammengerolltes Luftkabel,Transceiverkabel des Services IEC60502 |

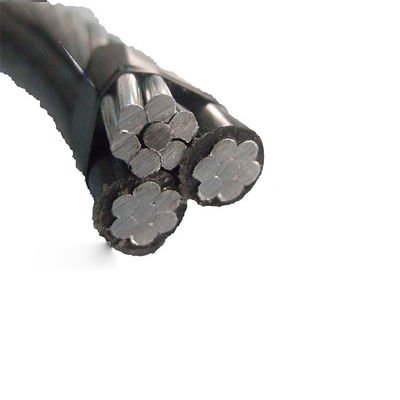

Die Phasenleiter sind konzentrisch angeschwemmtes komprimiertes Aluminium 1350-H19 und Isolierpolyäthylen oder querverbundenes Polyäthylen (XLPE), die neutralen Boten sind konzentrisch angeschwemmtes AAC, ACSR oder Aluminiumlegierung 6201. Die Leiter werden mit Kanten für Phasenidentifizierung hergestellt (ein Leiter mit einer Kante, ein Leiter mit zwei Kanten, ein Leiter ist einfach).
(1) sind gekennzeichnete Größen: Durchmesseräquivalent ACSR 6/1 und AAC mit gleichwertiger Widerstandskraft pro ASTM B-399 für 6201.
Phasenleiter | |||||||||||
Nominale Querschnittsfläche | Millimeter ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Zahl von Kernen | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Nominale Isolierungsstärke | Millimeter | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
Durchmesser des Isolierkernes | Millimeter | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
Maximum DC-Widerstand an 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
Gegenwärtige Bewertung noch am Wind, umgebend | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 | |
temperature=30℃ | |||||||||||
Leiter temperature=75℃ | |||||||||||
Boteleiter | |||||||||||
Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
Maximum DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Berechnetes Bruchlast | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
Abgeschlossenes Kabel | |||||||||||
Ca. Gesamtdurchmesser | Millimeter | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
Ca. Gewicht Kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
Verpackende Länge | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Wir sind zum Treffen der strengsten Lieferpläne entsprechend pro Kaufauftrag fähig. Den Termin einzuhalten ist immer die Hauptpriorität als jede mögliche Verzögerung in der Lieferung des Kabels kann zur Gesamtprojektverzögerung und zur Kostenüberschreitung beitragen.
Kabel-Trommel-Daten
KABEL-TROMMELN | D1=Flange-Durchmesser (Millimeter) | W=Useful-Breite (Millimeter) | D2=Barrel-Durchmesser (Millimeter) |
1000 | 700 | 500 | |
1100 | 700 | 550 | |
1200 | 700 | 600 | |
1400 | 750 | 710 | |
1600 | 900 | 900 | |
1800 | 1120 | 1000 | |
2400 | 1150 | 1300 |
